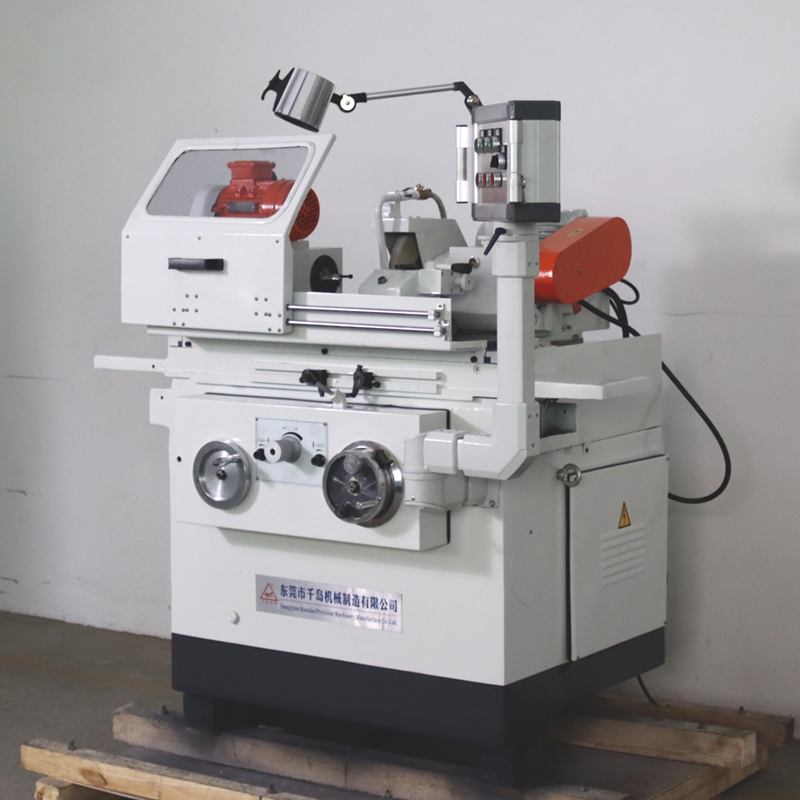

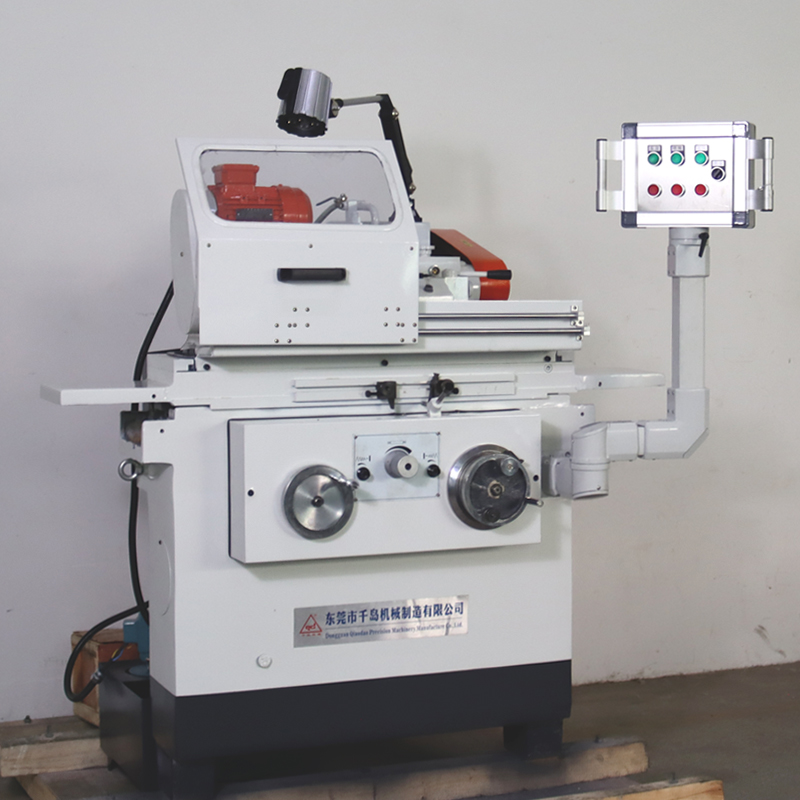

GD-3080A外圓磨床

內外圓磨床

2021-08-28 09:33:57

小型外圓磨床
下載產品手冊 →
產品亮點 主要參數

產品特點:

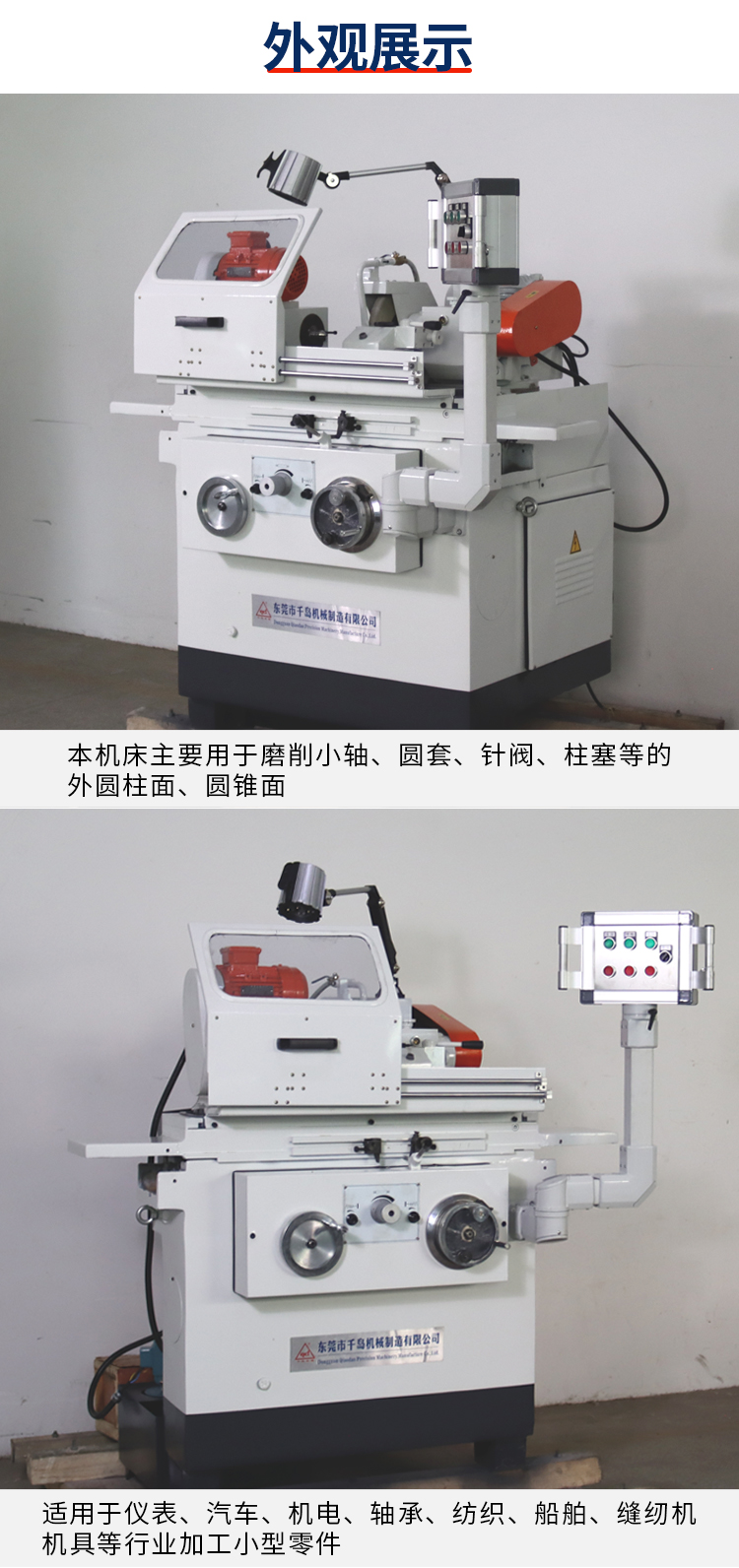

本機床主要用于磨削小軸、圓套、針閥、柱塞等的圓柱面、圓錐面;
工裝方式可用、三爪卡盤、彈簧卡頭及專用夾具實現;
適用于儀表、汽車、機電、軸承、紡織、船舶、縫紉機、機具等行業加工小型零件;

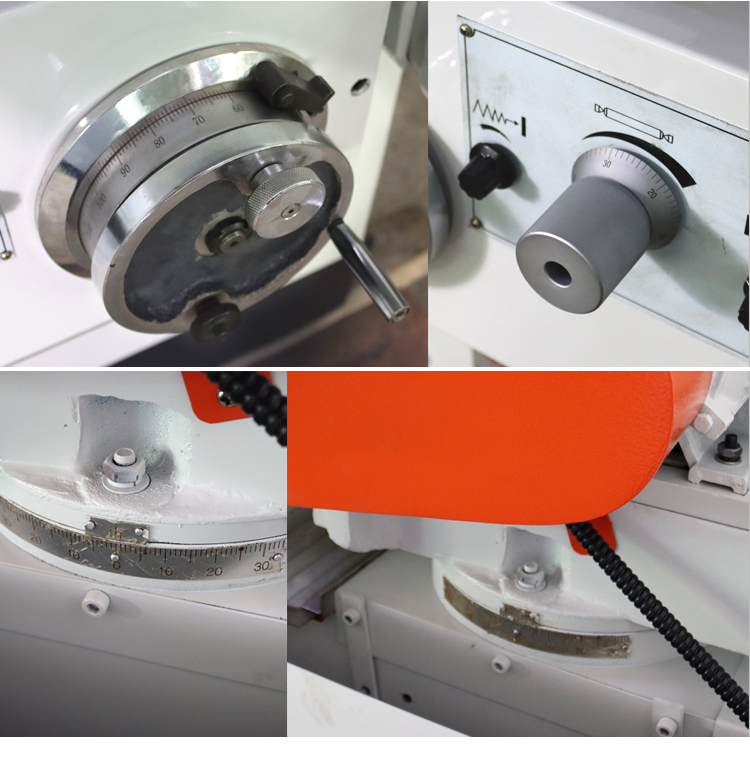

本機床的工作臺縱向移動有液動和手動,砂輪架和頭架均可轉動,液壓系統采用了性能良好的齒輪;
本機床適合于工具、機修車間及中小批量生產的車間適用;
本機床按距分為300毫米。

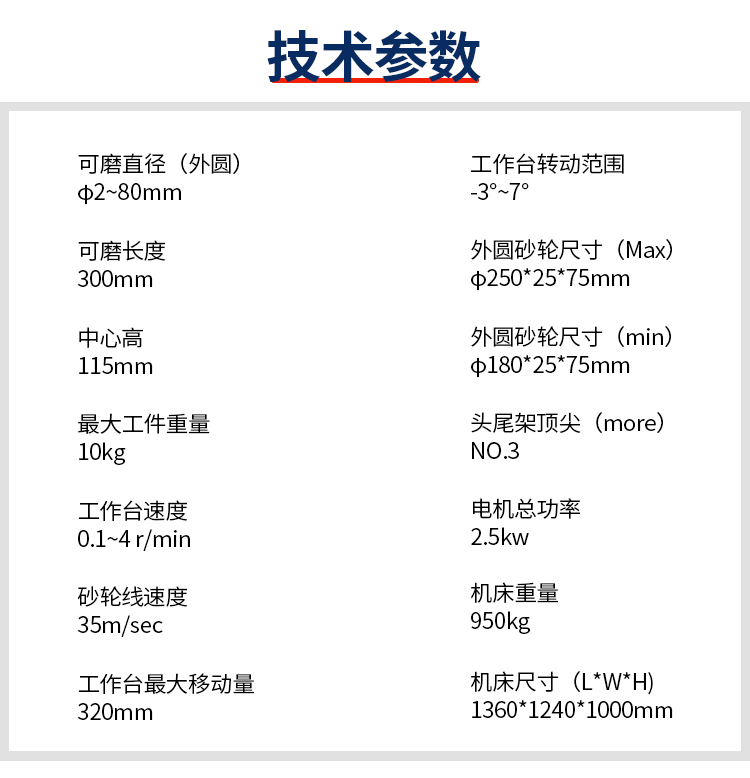

主要參數
技術參數 GD-3080A外圓磨床
可磨直徑(外圓/內圓) Φ2-Φ80mm
可磨長度(外圓/內圓) 300mm
中心高 115mm
最大工件重量 10kg
工作臺速度 0.1~4m/min
砂輪線速度 35m/sec
工作臺最大移動量 320mm
工作臺轉動范圍 -3°~+7°
外圓砂輪尺寸 MaxΦ250x25xΦ75mm  MinΦ180x25xΦ75mm
內圓主軸轉速  -----
頭尾架頂尖 NO.3 morse
機床外型尺寸(長x寬x高) 1360x1240x1000mm
機床重量 950kg
電機總功率 2.5kw

主要附件 數量
冷卻液箱 1套
砂輪壓緊盤 1套
支點底座 3件
砂輪修整器 1套
砂輪平衡軸 1套
合金頂尖 2件
砂輪平衡架 1套

特殊附件 數量
圓弧修整器 1套
閉式中心架 1套

工作精度
圓度(外圓/內圓) 0.002/0.005mm(O.D/I.D)
表面粗糙度(外圓/內圓) Ra0.25/0.63μm(O.D/I.D)
