QD530S數控工具磨床

數控工具磨床

2026-02-03 07:36:38

QD530S是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。機床造型簡潔，人機界面友好，天然大理石構件，...

下載產品手冊 →

產品亮點

主要參數

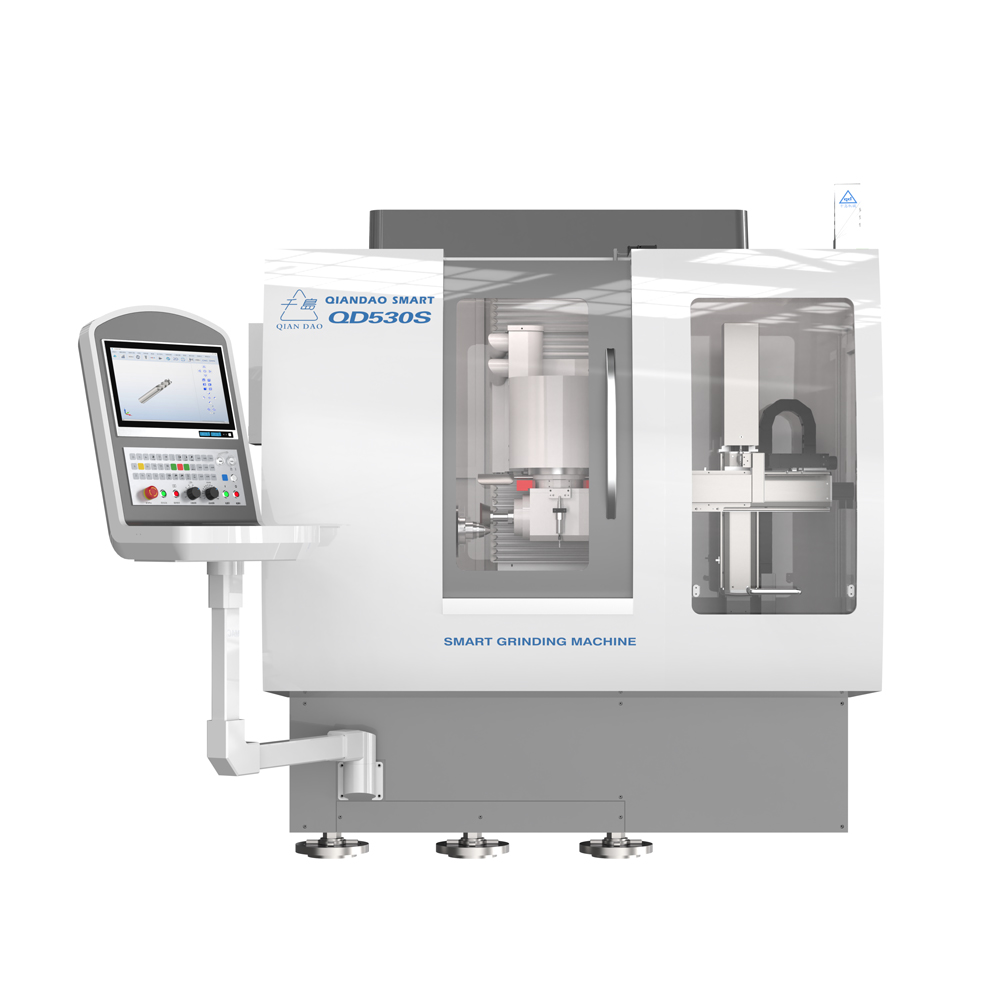

QD530S是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。

機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。

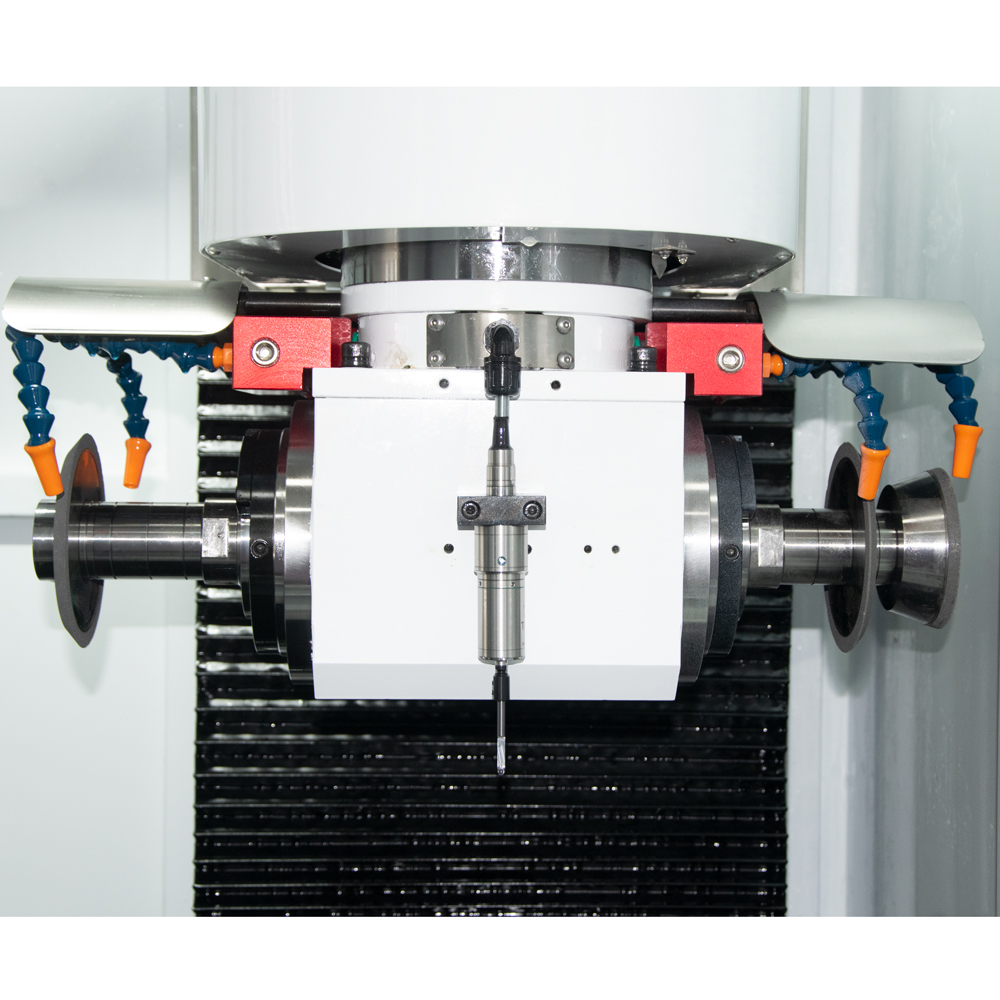

? 機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。

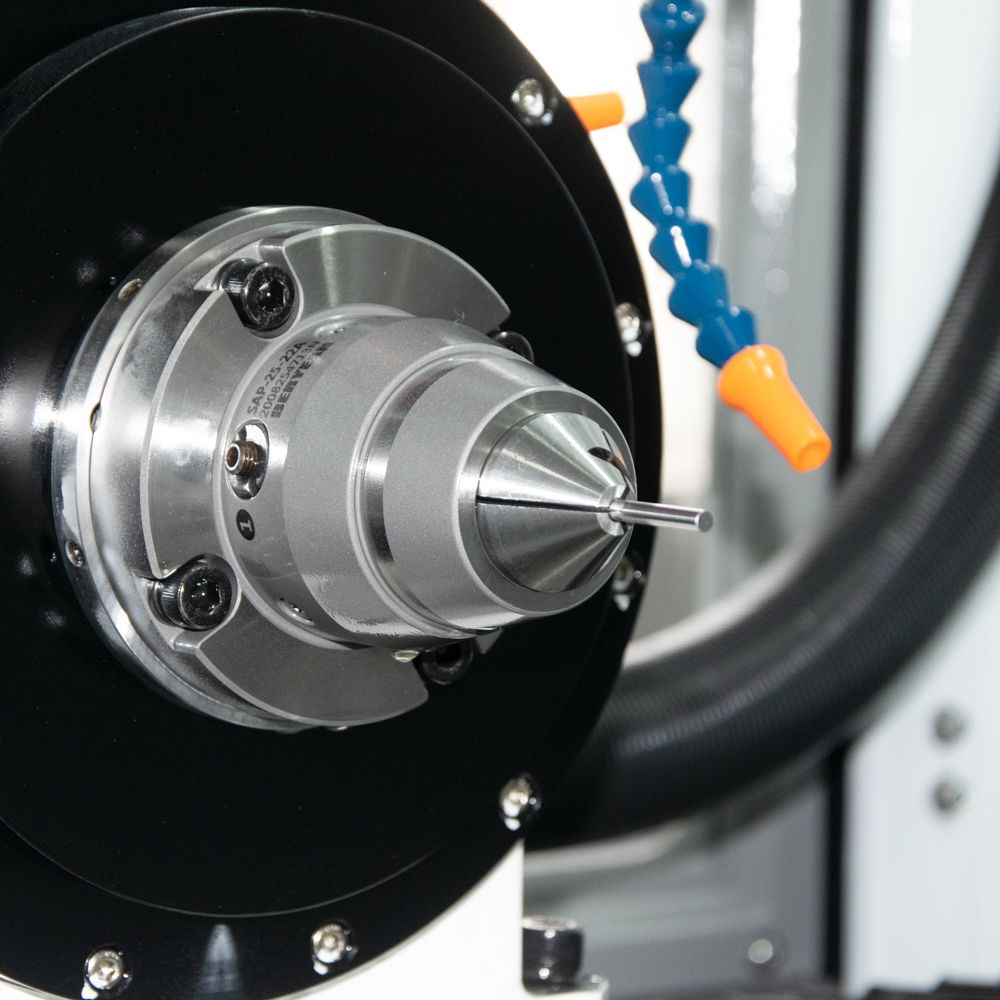

? 工件主軸采用dd直驅，肖柏林夾頭體及筒夾，工件自動夾緊。

? 機床采用新代210MA-5E五軸聯動控制系統及伺服單元、先鋒精密測頭、上銀精密滾動線軌及滾珠絲杠，確保了機床的優越性能和工作精度。

? 機床采用全封閉外觀(正面活動拉門、左右兩側設有維修門)、擺臂式操控面板、手持電子手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

主要參數

數控系統	新代210MA-5E	夾頭夾緊工件范圍	3~16mm換刀柄最大32
磨削軟件	QD刀具磨削軟件	磨頭擺動最高轉速(C軸)	30rpm
最大加工工件直徑	16 mm	C軸旋轉范圍	320°（+225°~ -95°）
磨削刃長	150mm	端齒磨削長度	120mm
最大工件長度	200mm	工件主軸中心高	150mm
最大加工工件槽深	10mm	工件主軸徑向跳動	≤0.005mm
最大工件重量	10Kg	磨頭主軸徑向跳動	≤0.005mm
磨頭最大功率(直驅電主軸)	11KW	氣缸推力范圍	>750kg
砂輪尺寸(CBN/金剛石)	Φ50～Φ200mm	直線軸分辨率	0.00lmm
磨頭主軸轉速(變頻調速)	1000-6000rpm	旋轉軸分辨率	0.00l°
磨頭垂直升降行程(Z軸)	370mm	電源	AC 380V 50HZ三相
工作臺行程X軸/Y軸	X：426 / Y：592	機床總功率	30KW
直線軸快速移動速度	15m/min	機床外形尺寸	1960x1800x2100mm
工件主軸轉速(A軸)	200rpm	機床重量	4T
A軸旋轉范圍	∞	電源	AC 380V 50HZ 三相
